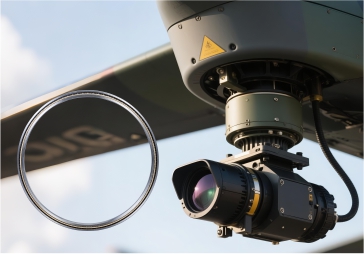

等截面薄壁軸承在光電吊艙中扮演著極其關鍵的角色，是保障吊艙高性能（高精度、高穩定性、輕量化）的核心元件之一。光電吊艙廣泛應用于軍用飛機、無人機、警用直升機、邊境巡邏、消防監控等領域，用于執行偵察、監視、目標指示、火力引導等任務。其核心要求是在復雜動態環境下（振動、沖擊、溫度變化）保持光學傳感器（可見光攝像機、紅外熱像儀、激光測距/指示器）的穩定和精確指向。

以下是等截面薄壁軸承在光電吊艙中的具體應用、優勢及關鍵考量：

核心應用場景

1. 萬向支架/穩定平臺：

• 支撐光學傳感器載荷： 直接承載攝像機、熱像儀、激光器等精密且昂貴的傳感器模塊重量。

• 實現高精度、低摩擦旋轉： 允許傳感器在兩個自由度上快速、平滑、精確地轉動，實現大范圍掃描和目標跟蹤。

• 隔離載體運動： 這是關鍵的功能。吊艙安裝在運動的飛機/無人機上，會承受強烈的振動、沖擊和角運動（俯仰、滾轉、偏航）。薄壁軸承與精密的伺服控制系統、慣性測量單元（IMU）結合，共同構成穩定回路，將外部載體的運動與內部光學平臺隔離，確保光軸在慣性空間中的穩定（即視軸穩定），從而獲得清晰、無抖動的圖像。軸承的低摩擦、高剛性對穩定回路的快速響應和精度至關重要。

• 應用： 這是薄壁軸承主要也關鍵的應用位置。它們安裝在俯仰軸（Pitch Axis）和方位軸（Azimuth/Yaw Axis）的旋轉關節處，構成萬向支架的核心支撐結構。

• 作用：

• 要求： 極高的旋轉精度（極低跳動）、極高的剛性和承載能力（抵抗動態載荷和振動）、極低且穩定的摩擦力矩（保證伺服控制精度和響應速度）、低噪音（減少干擾）、輕量化、高可靠性（長壽命、免維護或低維護）。

2. 光學鏡頭調焦/變焦機構：

• 應用： 支撐驅動鏡頭組進行精確移動以實現自動對焦（AF）或光學變焦（Zoom）的精密絲杠或?qū)к壪到y(tǒng)。

• 作用： 確保鏡頭組在調焦/變焦過程中移動平滑、精確、無卡滯，保證成像質量。

• 要求： 高精度、低摩擦、平穩運行、耐頻繁微小位移。

3. 濾光片切換輪：

• 應用： 支撐安裝不同光譜濾光片的旋轉輪盤。

• 作用： 根據任務需求（如切換可見光/近紅外/中波紅外/長波紅外）快速、精確地將特定濾光片切入光路。

• 要求： 精確角度定位、快速響應、低慣量、運行平穩。

4. 激光發射器指向微調機構：

• 應用： 支撐用于精細校準激光束指向的小角度調整機構（可能包含精密樞軸或小型旋轉臺）。

• 作用： 確保激光束與光學視軸精確對準（共軸校準）。

• 要求： 極高的微動精度、極高的剛性、極低的空回。

為什么等截面薄壁軸承是光電吊艙的理想選擇？

1. 輕量化：

• 吊艙重量直接影響載機的續航能力、機動性和有效載荷。薄壁軸承的“薄”截面設計使其在提供所需承載和剛性的前提下，實現了小的重量和空間占用，是吊艙輕量化設計的核心要素。這對于無人機和小型載機尤其關鍵。

2. 超高剛性與承載能力：

• 抵抗變形： 確保在動態載荷下，軸承支撐結構（特別是萬向節）的變形極小，維持光軸指向精度和穩定平臺的幾何精度。

• 維持諧振頻率： 高剛性有助于提高整個穩定平臺的諧振頻率，使其遠高于載體振動的主要頻率范圍，從而更有效地被控制系統隔離。

• 承載沖擊： 能承受瞬時高過載沖擊而不失效。

• 光電吊艙在飛行中承受巨大的氣動載荷、振動（來自發動機、氣流）和沖擊（如武器發射、著艦）。薄壁軸承通過優化設計和材料（如高強度合金鋼、甚至鈦合金），在徑向上提供極高的剛性。

• 關鍵作用：

3. 超高旋轉精度與低跳動：

• 薄壁軸承通常按照ABEC-7、ABEC-9或P4/P2級（ISO標準）等超高精度等級制造，具有極低的徑向跳動和軸向跳動。

• 關鍵作用： 這是實現高指向精度和視軸穩定的基礎。任何軸承自身的跳動都會直接轉化為光學傳感器視軸的微小抖動或偏移，嚴重影響成像質量和目標定位精度。

4. 極低且穩定的摩擦力矩：

• 伺服控制性能： 低摩擦使伺服電機能更精確、更快速地控制軸承轉動，提高穩定回路的帶寬和響應速度，提升穩定效果和跟蹤精度。

• 降低功耗與發熱： 減少電機負載和系統發熱。

• 消除“粘滑”現象： 穩定的摩擦特性避免了低速運動時的非線性“粘滑”現象，確保掃描和微調的平滑性。

• 優化的滾道幾何形狀、高精度加工、特殊保持架（如冠形、聚合物）和潤滑脂共同作用，實現了極低且高度一致的摩擦力矩。

• 關鍵作用：

5. 緊湊的空間設計：

• 等截面設計結合多種孔徑選擇，允許工程師在極其緊湊的吊艙空間內設計出高性能的萬向支架和傳動機構，優化內部布局。

6. 材料與環境的適應性：

• 材料： 常用G95Cr18不銹鋼（耐腐蝕），對重量極端敏感的場合可能采用高強度合金鋼（如CSS-42L）或鈦合金（如Ti-6Al-4V）。

• 溫度范圍： 需能在寬溫范圍（如-55°C至+125°C甚至更高）下正常工作，保持性能穩定。潤滑脂的選擇至關重要。

7. 高可靠性與長壽命：

• 在嚴苛環境下（振動、沖擊、溫變）長時間可靠運行至關重要。高品質薄壁軸承配合正確的安裝、預緊和潤滑，可實現長壽命和免維護（或長維護間隔）。

關鍵考量因素（比一般應用更嚴苛）

1. 精度等級： 萬向支架軸承必須使用高精度等級（如ABEC-7/9, P4/P2）。其他部位根據需求選擇。

2. 游隙： 通常選用極小游隙，甚至預緊安裝（負游隙），以較大程度提高剛性和旋轉精度，減少空回。需精確計算熱膨脹影響。

3. 摩擦力矩一致性： 對伺服控制性能影響極大，要求批次內和批次間摩擦力矩高度一致且穩定。

4. 剛性與固有頻率： 必須進行詳細的結構動力學分析，確保軸承支撐的系統剛性能滿足諧振頻率遠離主要振動源頻率的要求。

5. 材料與熱處理： 要求材料純凈度高、熱處理工藝嚴格，保證高強度、高耐磨性和尺寸穩定性。

6. 潤滑： 選擇寬溫范圍（尤其是低溫啟動性能好）、低揮發、長壽命、與密封材料兼容的航空級高性能潤滑脂。

7. 安裝： 至關重要！ 安裝座的剛度、幾何精度（圓度、圓柱度、平面度、垂直度）必須極高。安裝過程需極其精細，避免不當受力導致軸承變形或預緊力失準。常用精密法蘭盤或過盈配合加端面壓緊。

8. 測試與驗證： 需經過嚴格的環境試驗（振動、沖擊、溫度循環、壽命試驗）和性能測試（精度、摩擦力矩、剛度、溫升）。

總結

在光電吊艙這一對精度、穩定性、輕量化和可靠性要求達到應用領域，等截面薄壁軸承（尤其是應用于核心萬向穩定平臺時）是不可替代的關鍵基礎件。它通過提供超高剛性、超精密旋轉、極低摩擦、緊湊輕量化的支撐方案，直接決定了吊艙的視軸穩定精度、成像質量、目標跟蹤能力和整體性能上限。其設計、選型、制造、安裝和維護的每一個環節都需遵循較高標準，以滿足極端環境下的嚴苛作戰需求。選擇和應用不當?shù)妮S承，將成為吊艙性能發揮的瓶頸。
